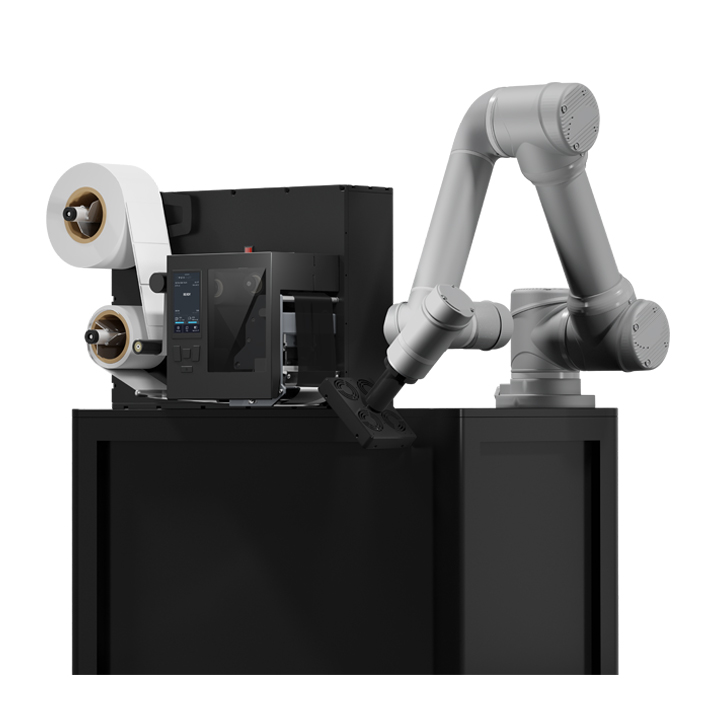

Postek MX Pro Robo-Touch je inteligentní robotický Print & Apply systém pro automatický tisk a přesnou aplikaci etiket na výrobky, kartony a obaly. Kombinuje průmyslovou tiskárnu POSTEK MX Pro s kolaborativním robotickým ramenem, které umožňuje etiketování z horní, spodní i boční strany. Přímá komunikace mezi tiskárnou a robotem zjednodušuje integraci do výrobních, balicích a logistických linek.
- Flexibilní robotická aplikace – etikety lze aplikovat shora, zespodu nebo z boční strany výrobku.
- Bez externího PLC a stlačeného vzduchu – přímé řízení robotu tiskárnou omezuje složitost instalace i počet potenciálních míst poruchy.
- Tři tiskové varianty – provedení MX2 Pro, MX3 Pro a MX6 Pro nabízí rozlišení 203, 300 nebo 600 dpi podle požadované rychlosti a kvality tisku.
Popis produktu
Postek MX Pro Robo-Touch je integrované robotické pracoviště pro automatický tisk a následnou aplikaci etiket. Průmyslový tiskový modul POSTEK MX Pro je propojen přímo s kolaborativním robotem, takže systém nevyžaduje samostatné externí PLC ani složité pneumatické rozvody. Kompaktní konstrukce usnadňuje nasazení do nových i stávajících výrobních a logistických linek.

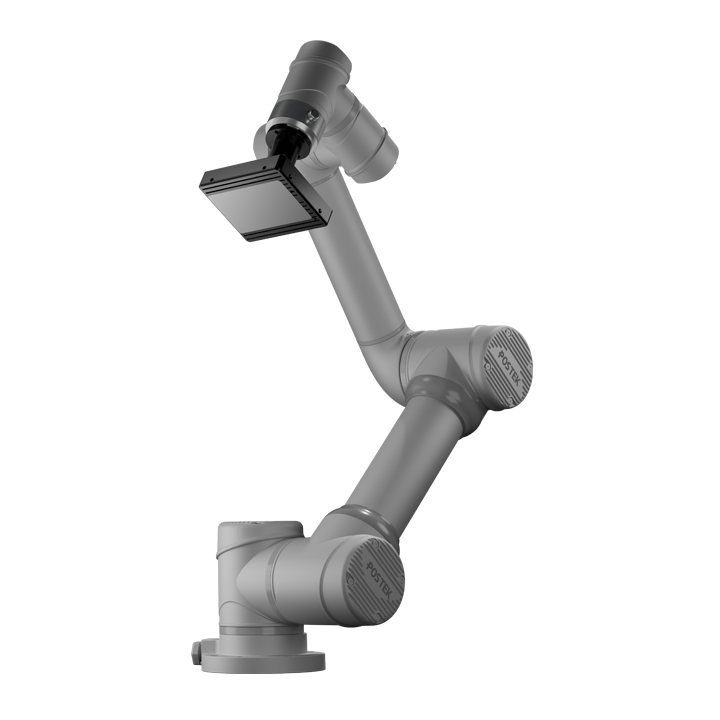

Robotické rameno přebírá vytištěnou etiketu a pomocí dotykové aplikace ji přesně přenáší na požadované místo. Etikety lze aplikovat na horní, spodní nebo boční plochu výrobku. Díky programovatelnému pohybu je systém vhodný také pro produkty s rozdílnými rozměry, proměnlivou výškou nebo požadavkem na více etiketovaných stran.
Nastavení pohybu robotu lze provést jednoduchým ručním navedením ramene, automatickým výpočtem dráhy nebo programováním vlastních pracovních sekvencí. Řada MX Pro je dostupná v tiskových variantách s rozlišením 203, 300 a 600 dpi. Uživatel tak může zvolit konfiguraci zaměřenou na vysokou rychlost tisku, univerzální průmyslové značení nebo tisk jemných čárových kódů, 2D kódů, textů a grafiky.
Společnost Gaben zajišťuje návrh vhodné konfigurace, dodávku zařízení, integraci do výrobní linky, instalaci, uvedení do provozu, zaškolení obsluhy i profesionální servis. Postek MX Pro Robo-Touch je vhodný pro automatizované provozy, které požadují flexibilní etiketování, rychlou změnu aplikace a snadné přizpůsobení budoucím změnám výroby.
Technické parametry
| Modelová řada | Postek MX Pro Robo-Touch |
|---|---|
| Varianty | MX2 Pro Robo-Touch, MX3 Pro Robo-Touch, MX6 Pro Robo-Touch |
| Typ zařízení | Robotický Print & Apply systém |
| Tisková metoda | Termotransferový a přímý termální tisk |
| Rozlišení tisku | MX2 Pro: 203 dpi MX3 Pro: 300 dpi MX6 Pro: 600 dpi |
| Maximální rychlost tisku | MX2 Pro: 18 ips (457,2 mm/s) MX3 Pro: 14 ips (355,6 mm/s) MX6 Pro: 6 ips (152,4 mm/s) |
| Maximální šířka tisku | MX2 Pro: 104 mm MX3 Pro: 105,7 mm MX6 Pro: 105,6 mm |
| Maximální šířka média | 120 mm |
| Rozměr aplikované etikety | šířka 20–120 mm, výška 20–200 mm |
| Způsob aplikace | Dotyková aplikace – touch-on |
| Rychlost aplikace | až 30 etiket/min |

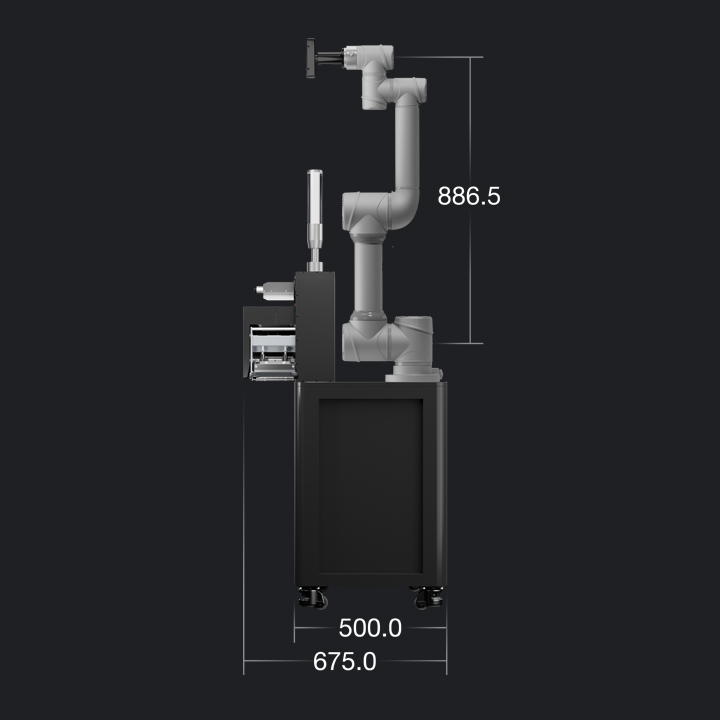

| Maximální pracovní dosah robotu | 886,5 mm |
| Směr aplikace | shora, zespodu nebo z boční strany |
| Programování pohybu | Ruční navedení ramene, automatické nalezení dráhy nebo vlastní skripty |
| Řízení | Přímá komunikace tiskárny s robotem bez externího PLC |
| Stlačený vzduch | Není vyžadován |
| Procesor a paměť | 64bitový čtyřjádrový procesor Arm Cortex-A53, 2 GB DDR4 RAM, 8 GB NAND Flash |
| Průměr role etiket | max. 304,8 mm |
| Vnitřní průměr dutinky | 76,2 mm |
| Navíjení podkladového pásu | maximální průměr 200 mm |
| Barvicí páska | šířka 20–110 mm, délka až 600 m |
| Senzory médií | Horní a spodní reflexní senzor, průsvitový senzor |
| Komunikační rozhraní | RS-232, Ethernet 10/100/1000 Mb/s, USB Device 2.0, USB Host, obecné I/O a řídicí I/O |
| Displej | 4,5" barevný kapacitní dotykový displej |
| Napájení | 100–240 V AC, 50/60 Hz |
| Provozní prostředí | 0 až 40 °C, relativní vlhkost 5–90 % bez kondenzace |
| Volitelné provedení | RFID modely MX2r Pro, MX3r Pro a MX6r Pro; bezdrátová komunikace a vizuální kontrola podle konfigurace |
