Verifikátor čárových kódů

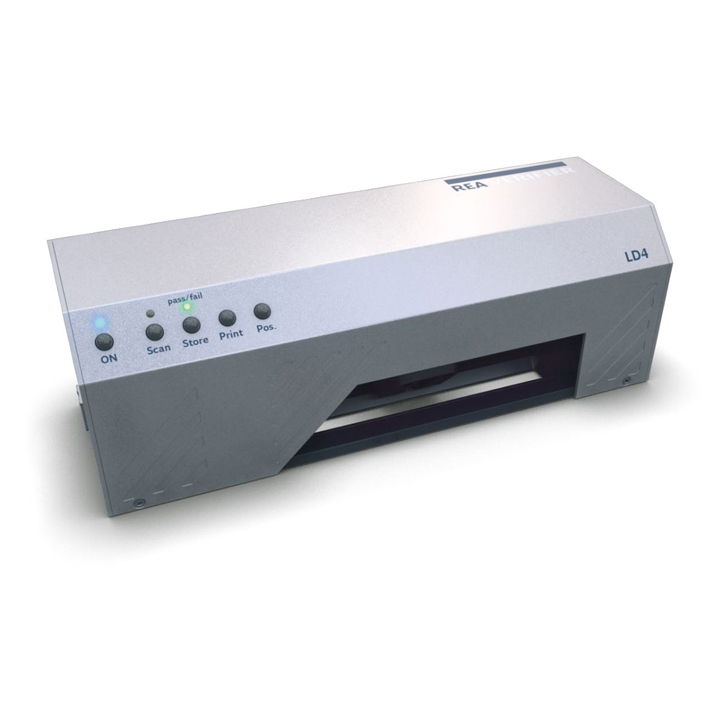

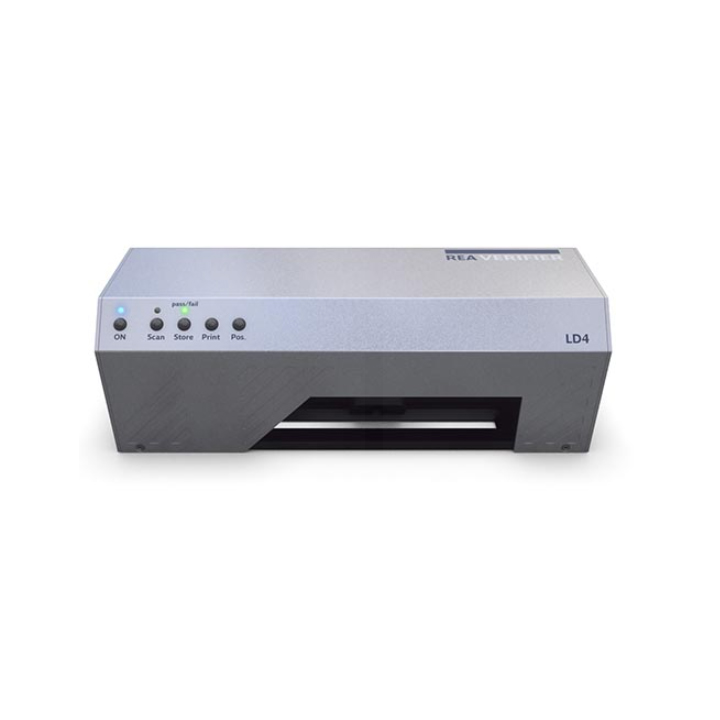

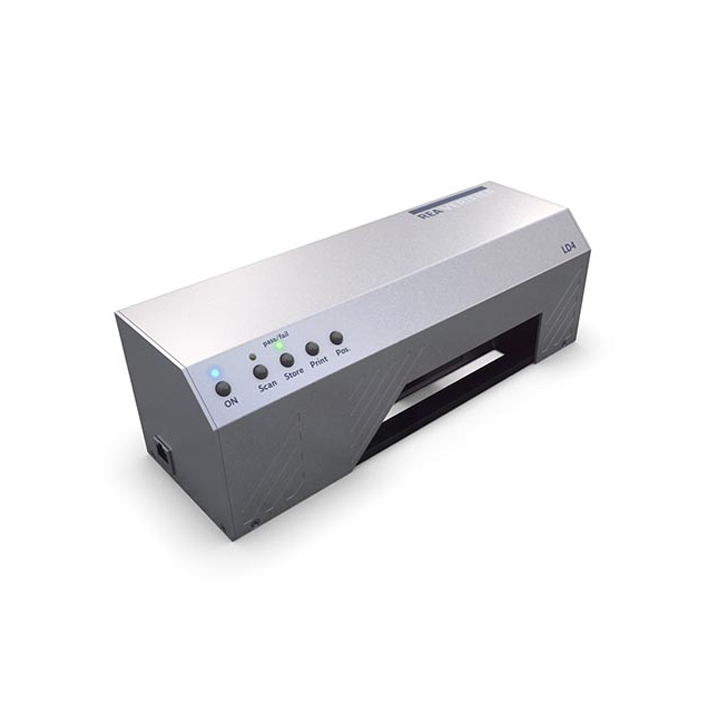

REA PC-Scan LD4 je ověřovač čárových kódů vyrobený v Německu, který byl vyvinut v souladu s mezinárodními standardy. Je speciálně navržen pro měření čárových kódů s nejvyšší přesností.

  • Kombinace nejmodernější technologie, spolehlivosti procesu a intuitivního ovládání dělá z REA PC-Scan LD4 celosvětově unikátní zařízení ve své třídě.
  • Okamžité vyhodnocení „Vyhověl“ nebo „Nevyhověl“ jsou zobrazovací prvky, které umožňují okamžitý výsledek. Současně zobrazené detaily umožňují přesnou analýzu kvality čárového kódu.
  • S REA PC-Scan LD4 můžete přesně zjistit, proč je rychlost skenování kódů pomalá. Podrobné výsledky hodnocení umožňují trvalou optimalizaci kvality kódu.

Popis produktu

Podrobnosti o produktu

  • Plně automatická kalibrace kontrastu před každým skenováním
  • Integrovaný metrický standard pro přesné měření šířky a délky
  • Konstantní úhel osvětlení 45° po celé šířce skenování 133 mm nebo 220 mm
  • Laserové osvětlení s vlnovou délkou 670 nm
  • Konstantní úhel snímače 90° po celé šířce snímání konstantní vzdálenost měření po celé šířce

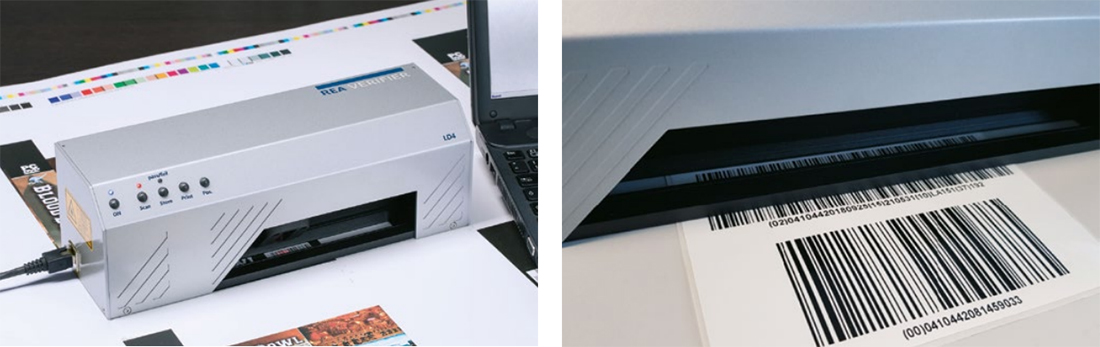

  • Bezkontaktní měření
  • Šíře čar 10 až 20 mil v kombinaci s šířkou měření až 220 mm (příkladná konfigurace)
  • K dispozici je adaptér pro měření čárových kódů na zaoblených produktech
  • K dispozici jsou dvě varianty zařízení: šířka skenování 133 mm a šířka skenování 220 mm


Kombinace nejmodernější technologie, spolehlivosti procesu a intuitivního ovládání dělá z REA PC-Scan LD4 celosvětově unikátní zařízení ve své třídě.

Závěrečná vyhodnocení „Prošel“ nebo „Neprošel“ jsou ústředními prvky obrazovky a indikují okamžitý výsledek. Současně zobrazené podrobnosti umožňují okamžitou a přesnou analýzu kvality čárového kódu.

Díky grafickému zobrazení výsledků měření lze rychle a spolehlivě rozpoznat a posoudit různé aspekty měření. Zobrazení je optimalizováno pro snadné pochopení významu výsledků měření. V případě potřeby se protokoly měření automaticky ukládají a do názvu souborů jsou doplněna o čísla zakázek.

Ovládání přístroje může být zabezpečeno uživatelskými právy nebo heslem. Pro kompletní individuální nastavení lze vytvořit profil. Tento lze později vyvolat stisknutím tlačítka pro rutinní verifikaci. Správné nastavení měření tak lze vytvořit rychle a bezpečně v jediném kroku.

Pro potřeby následné výměny dat mohou být protokoly měření generovány jako soubory PDF a mohou být exportovány jako textová tabulka (CSV).

Funkce komentáře umožňují vložení poznámek jednotlivých uživatelů k danému protokolu měření. Pomocí REA PC-Scan LD4 můžete přesně zjistit příčinu nízké úspěšnosti načítání. Podrobné výsledky hodnocení umožňují trvalou optimalizaci kvality kódu.

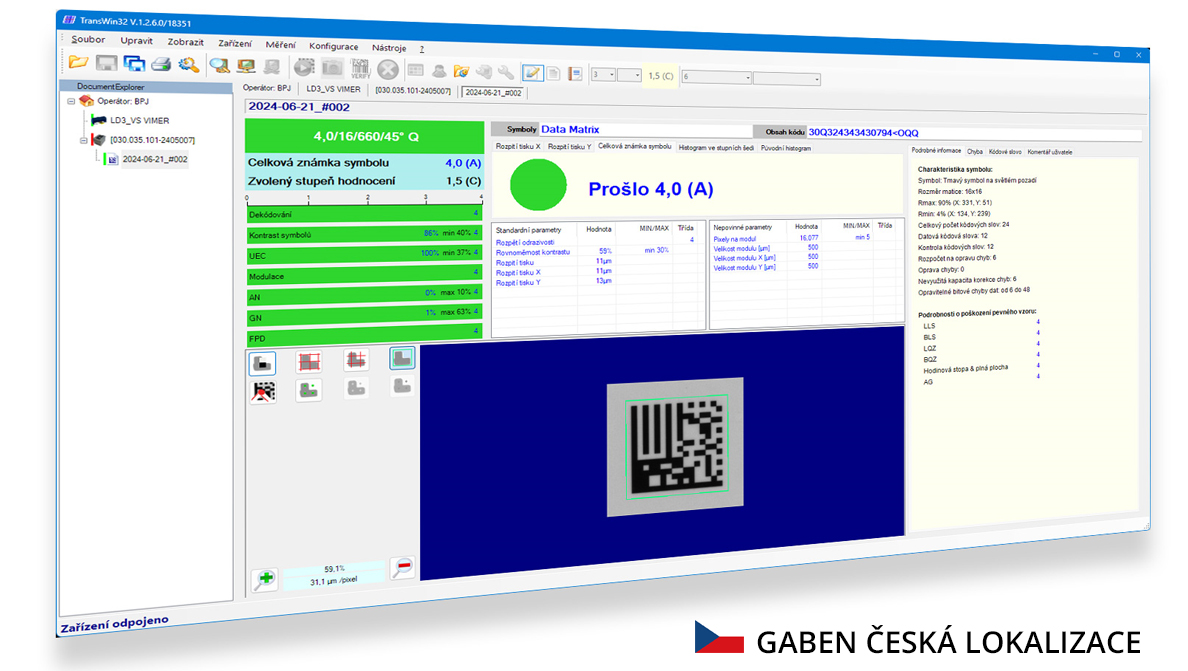

Společnost GABEN dodává vlastní českou lokalizaci.

Technické parametry

Typy kódů

1D čárové kódy

  • EAN-13
  • UPC-A
  • UPC-E s/bez ADD-ON
  • EAN-8, 2/5 Prokládaný s/bez kontrolní číslice
  • ITF-14
  • Kód 39 s/bez kontrolní číslice
  • Kód PZN
  • Kód 32
  • Kód 128
  • GS1-128 s/bez ověření obsahu
  • GS1-Databar (omezený, rozšířený, skládaný)

Technické vlastnosti

  • Přesnost měření v souladu s ISO/IEC 15426-1
  • ARM9, 32bitový mikroprocesor, 32 MB RAM, 32 MB Flash ROM
  • Vestavěný operační systém Linux
  • Červené světlo s 670 nm polovodičovým laserem, třída ochrany proti laseru II
  • Úhel osvětlení 45°, úhel měření 90
  • Clona: 4, 6 až 8 mil (rovná se 0,1; 0,15; 0,2 mm) nebo 10 až 20 mil v závislosti na měřicí hlavě
  • Přesnost měření: +/-3 μm pro průměrnou hodnotu; +/-6 μm pro extrémní hodnoty; +/-5 % pro přesnost měření kontrastu

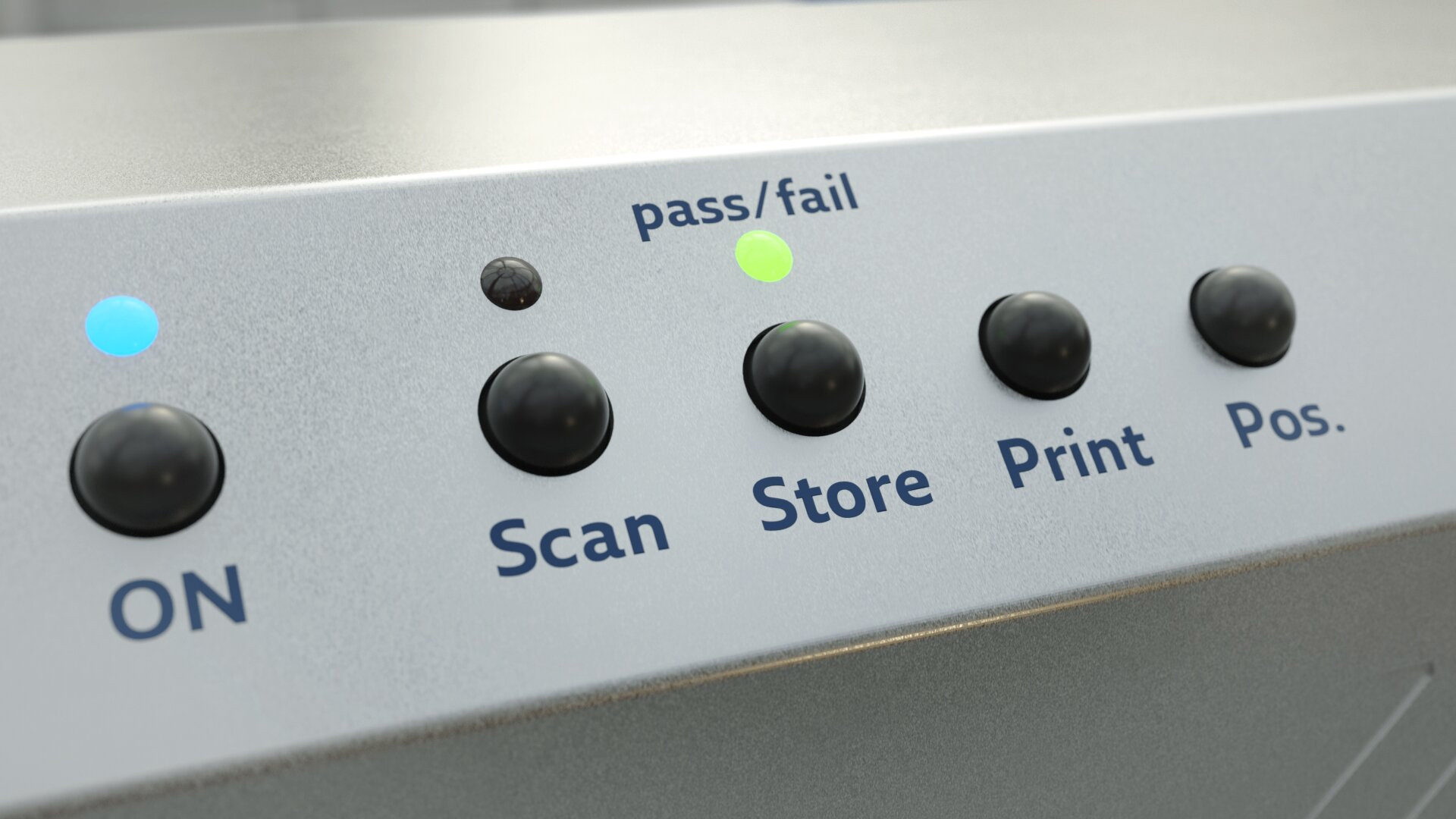

  • 5 ovládacích tlačítek: on/off, Scan, Store (save), Print, Poz. (stacionární měření)

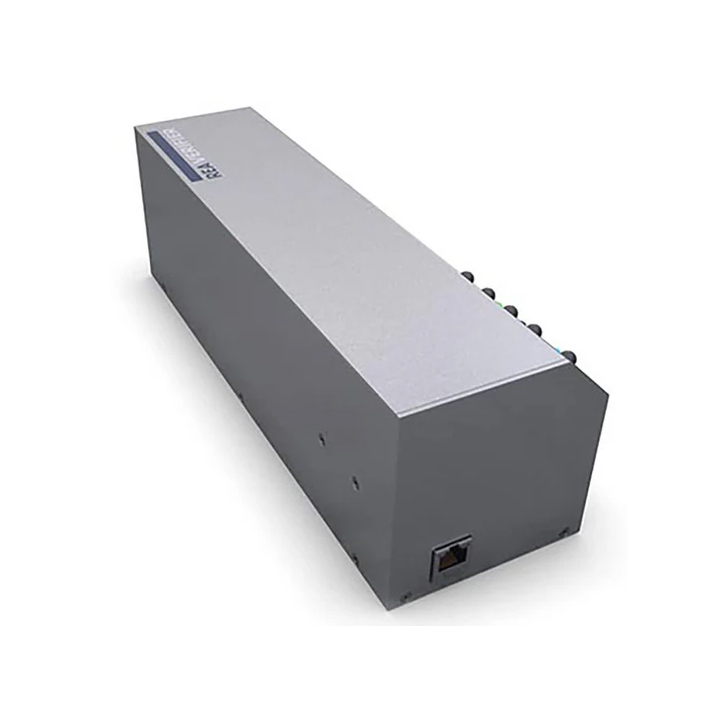

  • Připojení: Ethernetový port RJ45 pro napájení a přenos dat TCP/IP (DHCP, ZeroConfig nebo ruční nastavení pevné IP adresy)
  • Napájení: přes dodávaný napájecí zdroj Power-Over-Ethernet, prim. 110-240 V~
  • Napájecí zásuvka a napájecí kabel pro EU, US, UK
  • Připojení pomocí 2 síťových propojovacích kabelů CAT5 (2 x 3 m)
  • Maximální délka datového kabelu 100m
  • Uživatelská údržba: zařízení se samočinně nastavuje. Vyžaduje se pravidelné monitorování ověřovacích nástrojů a čištění kalibračních polí. Servis výrobce doporučuje každé 2 roky
  • Rozměry (Š x V x H): 281 x 89 x 92 mm nebo 381 x 89 x 92 mm
  • Hmotnost: 1 580 g nebo 1 820 g
  • Dodávaný vyhodnocovací software REA TransWin 32 - pro PC s operačními systémy MS® Windows 10, 11 a .net Framework, vers. 4.0 nebo novější (preferováno 64 bitů)
